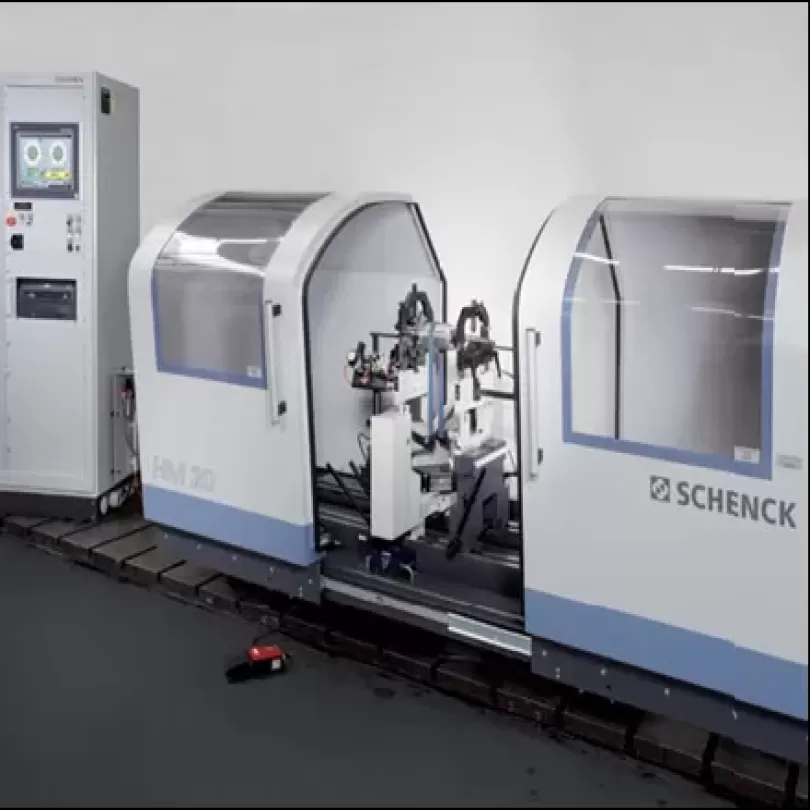

Máy cân bằng động Schenck HM2/HM30

Máy cân bằng động Schenck HM2-HM30

Model: HM2/HM20,HM3/HM30

Thương hiệu: Schenck Shanghai

Xuất xứ: Trung Quốc

Đặc điểm

Ứng dụng rộng rãi

Độ cân bằng chính xác cao

Dễ ràng nâng cấp với các modul mở rộng

Thiết kế gối đỡ cứng, chuyển đổi nhanh chóng giữa các trục rotor có kích thước khác nhau

Thiết bị đo lường

CAB 610 Phổ thông và kinh tế

Bộ đo CAB 610 là sản phẩm được nâng cấp từ bộ đo CAB 590 của Schenck. Thao tác đơn giản với các nút nhấn, thông số hiển thị trực quan, tính thông dụng cao, sử dụng với phần lớn các kích thước rotor và yêu cầu cân bằng khác nhau.

CAB 690/699 Độ chính xác cao và nhiều tính năng

Bộ đo CAB690/699 là một hệ thống đo lường tính năng kinh điển, có thể dùng đo lượng mất cân bằng các rotor cứng, cũng có thể dùng để đo lượng mất cân băng các rotor mềm đặc biệt. Phạm vi cân bằng ở tốc độ 10-10.000rpm, mức độ đo lường tính toán và chính xác cao

CAB 708 Ứng dụng rộng rãi và hiệu quả cao

Bộ đo CAB 708 ứng dụng với các gối đỡ mềm gối đỡ cứng trên các máy cân bằng ngang và máy cân bằng đứng. Lượng mất cân bằng của rotor được hiển thị rõ ràng chi tiết thông qua hình ảnh vector và hiển thị giá trị bằng chữ số. Hệ thống cung cấp rất nhiều tính năng hỗ trợ.

CAB 920 Độ chính xác cao nhất và chức năng vượt trội

Bộ đo CAB 920 thông qua việc tối ưu hóa các tính năng đo lường, tính năng đặc biệt tối ưu hóa đơn giản thao tác vận hành.

Phương thức truyền động

– BU: Truyển động dây đai phía dưới

– BK: Truyền động dây đai phía trên

– U: Truyền động trục Cardan

Có thể kết hợp truyền động Cardan và truyền động dây đai trên cùng một băng máy

Lồng bảo vệ

Được thiết kế theo tiêu chuẩn ISO 21940-23 với các cấp độ bảo vệ (0, A, B, C, D)

Cấp độ B kiểu lan can ngăn cách khu vực thiết bị hoạt động

Cấp độ C kiểu lồng chụp kín ngăn mảnh vỡ bay ra trong quá trình vận hành

Cấp độ D kiểu khung bao kín ngăn rotor văng ra ngoài

HM Series thường sử dụng hệ thống lồng bảo vệ với các cấp độ B, C, D.

Thiết kế

Hệ thống thiết kế tối ưu hóa vơi các mảnh ghép, có thể tiến hành lắp ghép lại với nhau nhanh chóng khi thay đổi các kích cỡ gối đỡ khác nhau. Tiến hành cân bằng rotor thông qua phương thức thêm khối lượng hoặc bớt khối lượng tại mặt phẳng hiệu chỉnh.

Thông số kỹ thuật

[table id=4 /]

Schenck HM Series là dòng máy cân bằng ngang được sử dụng rộng rãi trong các ngành công nghiệp ô tô, hàng không, quạt máy nén khí, điện cơ, thiết bị điện tử, máy dệt vải, máy cán giấy, bánh xe lửa, máy CNC, cánh máy bơm nước…

Ứng dụng điển hình

Ngành công nghiệp ô tô: Trục khuỷu, trục chuyển động, đĩa phanh, bánh đà dây đai…

Ngành hàng không: Máy phát điện, động cơ điện, trục truyền động, trục bánh răng…

Quạt, máy nén khí: cánh quạt, trục cánh quạt, quạt máy khí nén

Điện cơ: động cơ điện, rotor máy phát điện

Máy gia công CNC: trục chính máy, trục chính động cơ điện, dao cắt gọt, bầu kẹp dao, đá mài…

Bơm nước: bơm ly tâm, bơm hút song song

Máy ép giấy: lô cán ép, con lăn dẫn hướng

Xe lửa, tàu thủy: động cơ, quạt, trục dẫn động chân vịt, chân vịt tàu thủy, bánh xe lửa…
